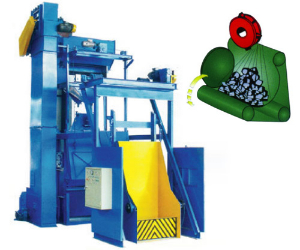

Q32系列履帶式拋丸機是在清理室中加入規定數量的工件后，機器啟動，工件被滾筒帶動開始反轉，同時采用具有大拋丸量、高拋丸速度的拋丸器，能提高清理效率，獲得滿意的清理質量。拋丸室室體結構采用計算機輔助設計，使拋丸器的布置更為合理。拋丸器高速拋出的彈丸形成扇形束，均勻打擊在工件表面上，從而達到清理的目的，拋出彈丸及沙礫經橡膠履帶上的小孔，流入底部的鋼板網過篩，經螺旋輸送器送入提升機內，由提升機提到分離器中進行分離，粉塵由風機吸送到除塵器中進行過濾，清潔空氣排入大氣中，布袋上的灰塵經機器振打落入除塵器底部的集塵箱中，用戶可定期清除，廢砂由廢料口流出，待分離器分離后，干凈的彈丸由電磁供閥門進入拋丸器拋打工件。



　　本機適用于小型鑄件、鍛件、沖壓件、齒輪、彈簧等零件及熱處理車間清理薄壁、怕碰撞零件表面的粘砂，氧化皮等附著物，有時也可用于一些零件表面強化處理。（注；不能直接清理高溫件，帶有飛邊，毛刺件，否則易損履帶）



　　Q32系列履帶式拋丸機是綜合國內外技術，設計開發的新產品，是一種清理效果好，結構緊湊，噪音小，成套性好的清理設備，具有以下特點；



　　a)  該機采用了懸臂離心式拋丸器，結構簡單。



　　b)  采用BE型滿幕簾式風選丸砂分離器，具有良好的分離效果和較高的生產率，對提高葉片壽命有積極的作用。



　　c)  采用布袋式除塵器，粉塵排放濃度低，改善了工人的勞動環境。



　　d)  采用耐磨橡膠履帶，減少了工件的碰撞損傷現象，降低了機器的



　　Q32系列履帶式拋丸清理機是將彈丸拋向履帶上連續翻滾的工件，達到清理的目的。它適應于五金機械行業中小型鑄件、鍛件、沖壓件、齒輪、彈簧、熱處理工件的清砂、除銹、去氧化皮和表面強化，對特別怕碰磕的零件的清理和強化更為合適。該機廣泛應用于機械制造、車輛、汽車、拖拉機、電機及閥門等行業對金屬工件進行表面清理工作。履帶式拋丸機適合多品種，大中批量工件的表面除銹或拋丸強化，清理工件必須是不怕碰撞的單重在150kg以下的鑄件及熱處理件，該機即可單機使用，又可配線使用、屬于鑄造機械范圍。



　　本機是一種小型的清理設備，主要由清理室、拋丸器總成、提升機、分離器、電氣系統等部分組成。



工作原理



Q32系列履帶式拋丸機適用范圍：



　　壓鑄件、精密鑄件、精密鍛件等的清理、光飾。去除熱處理件、鑄件、鍛件的表面氧化皮。彈簧的強化。緊固件除銹和前處理。



　　1．參照德國九十年代末的拋丸機進行國產化制造。



　　2．采用高效直聯強力拋丸器，傳遞效率高，拋丸量大。



　　3．高效風選分離器、丸砂分離率大于99％ 。



　　4．彈丸覆蓋均勻。



　　5．磨件使用壽命長，跟換迅捷。



　　6．設備低噪聲運行。



　　7．電氣采用繼電器（或PLC）控制，控制柜、聲光警報裝置，PC采用三菱，主要原器件采用西門子操作簡單、可靠。



　　該拋丸機是利用高速回轉的葉輪將丸料拋向履帶內連續翻轉的工件上，從而達到清理工件的目的。它適用于各行各業中的小型鑄件、鍛件、沖壓件、齒輪彈簧等件的清砂、除銹、去氧化皮和表面強化。本機是綜合國外技術，設計開發的新產品，是一種清理效率高、結構緊湊、噪聲小、成套性好的清理設備。
